ANTENA INTERIOR PARA LA RECEPCIÓN DE LAS BANDAS DE ONDA CORTA DE 49, 41 Y 31 METROS
FINALIDAD
La antena descrita a continuación puede ser utilizada para la recepción de emisoras de onda corta en las bandas de onda corta de 49, 41 y 31 metros. Por su especial diseño esta antena ofrece una gran protección contra interferencias siendo por lo tanto más eficaz que las antenas telescópicas o exteriores. Esta antena ofrece grandes posibilidades para eliminar las interferencias que se presentan localmente en esas bandas.
DESCRIPCIÓN
La antena está compuesta de dos vueltas de cable coaxial para televisión y un sintonizador. Las dos vueltas de cable se mantienen formando un círculo gracias a la ayuda de una cruz de madera. Esta cruz se monta sobre un pedestal que permita poner la antena en la dirección deseada. La mejor sintonía se puede obtener con un buen receptor de onda corta que posea una entrada de antena de 50 a 80 ohmios Ω
MATERIAL
* 5 metros de cable coaxial de televisión de 60 ó 75 ohmios Ω
* 1 condensador variable (sintonizador) de 500 pF.
* 20 centímetros de cable de 1,5 ó 2,5 mm2
* 6 trozos de madera de 5 cms de largo por aproximadamente 3 cms de ancho y 2 cms de grosor.
* 2 trozos de madera de 50 cms de largo por aproximadamente 3 cms de ancho y 2 cms de grosor.
* 1 trozo de madera de 30 cms de largo por aproximadamente 3 cms de ancho y 2 cms de grosor.
* 1 trozo de madera de 75 cms de largo por aproximadamente 3 cms de ancho y 2 cms de grosor.
* 1 trozo de madera de 85 cms de largo por aproximadamente 3 cms de ancho y 2 cms de grosor.
* 1 plancha triple o tablita de 10 por 10 centímetros.
CONSTRUCCIÓN DE LA ANTENA

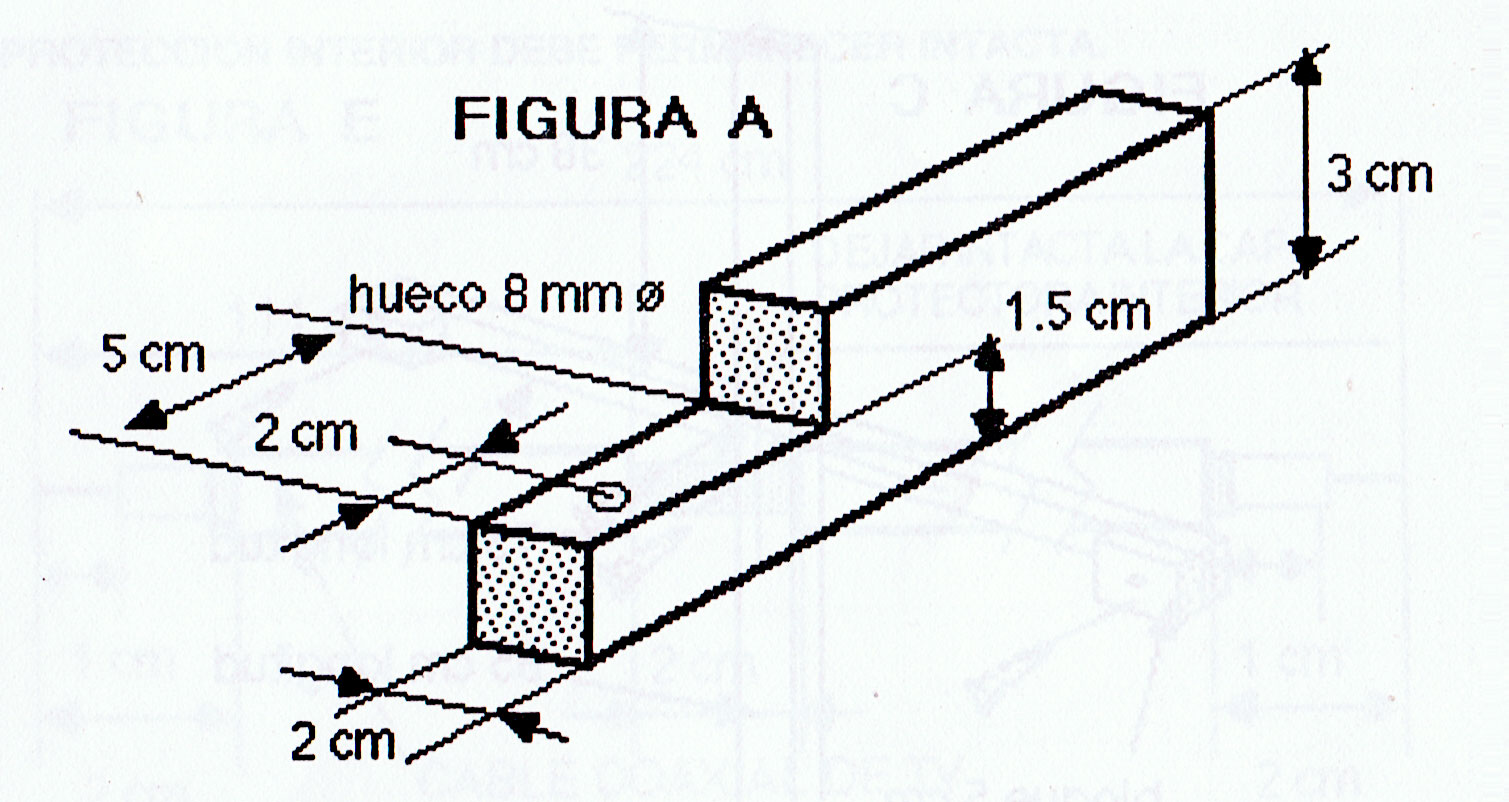

1.Tome las dos piezas de madera de 30 y 85 cms. de longitud y córtele de cada pieza un trozo según se indica en la figura A. A continuación haga los huecos de 8 mm. de diámetro.
2.Instale el pie de la antena según la figura B
3.Tome el bloque de 85 cm. e instale encima de este bloque transversal de 75 cm. Coloque luego sobre la cruz dos bloques de 5 cm. según se indica en la figura C
4. Luego se instala la tablita de 10 x 10 cms., según se ilustra en la figura D. Taladre seguidamente un hueco de 8 mm. en la mitad de la tabla

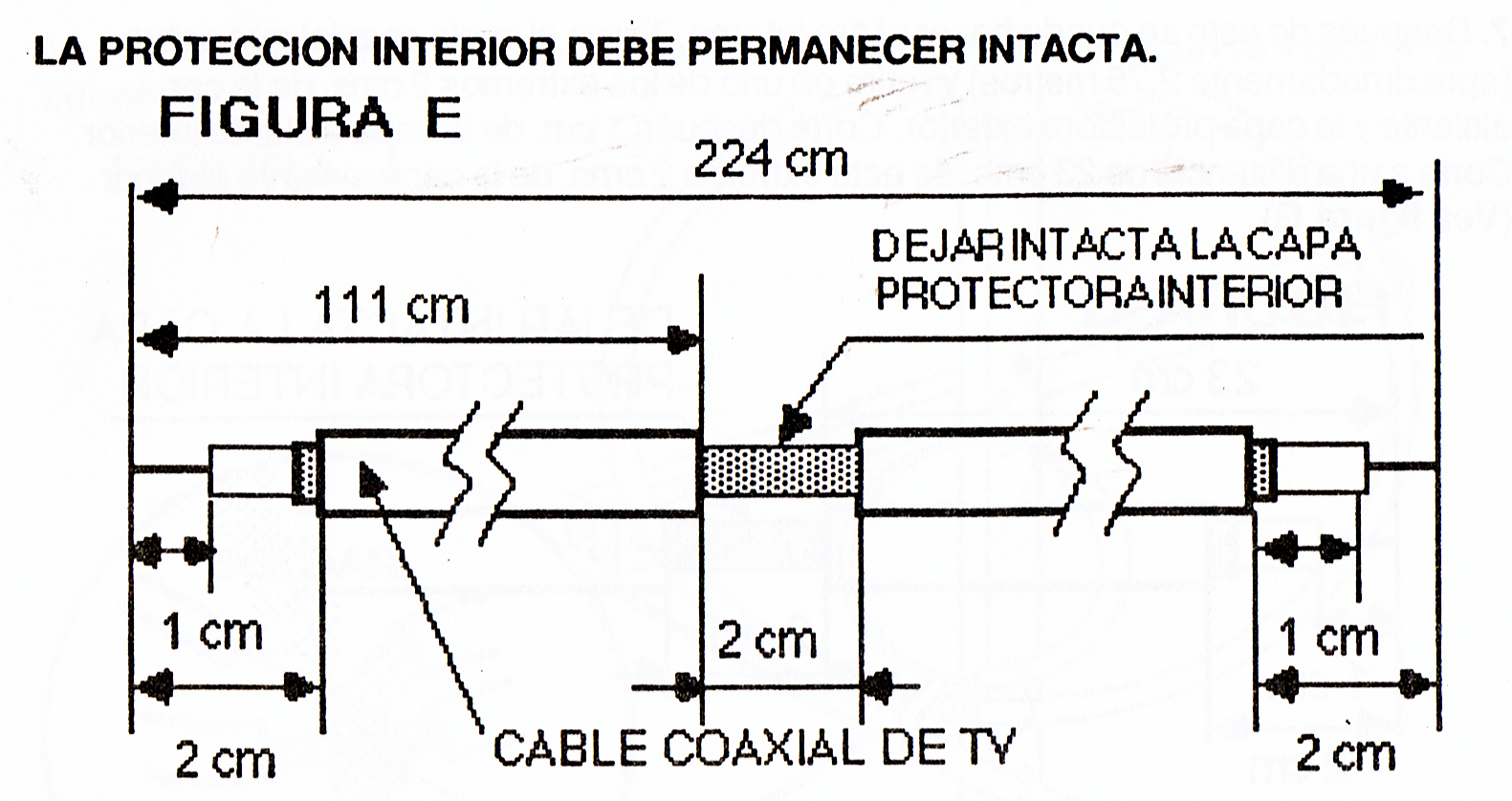

5. Ahora se realiza el aro exterior de la antena. Tome el cable coaxial de TV y corte un trozo de 224 cms. Quítele en cada extremo 2 cms. de la capa aislante exterior al igual que la malla de cobre y corte luego 1 cm. de la parte aislante interior, según se ilustra en la figura E. Finalmente se retira en la mitad del trozo de cable la capa aislante exterior en una extensión de 2 cms.
6. Ahora se pueden instalar sobre la cruz el aro exterior descrito en el punto 5 y el condesador de sintonía. Solde los dos extremos del aro al condesador como se indica en la Figura F.
7. Después de esto se puede hacer el aro interno. Tome el cable coaxial que sobre (aproximadamente 2,75 metros) y retire en uno de los extremos 2 cms. de la capa aislante y la capa protectora exterior. Corte después 1 cm. de la capa aislante interior. Corte a una distancia de 23 cms. de este extremo 2 cms. de la capa aislante exterior . (Vea figura G)

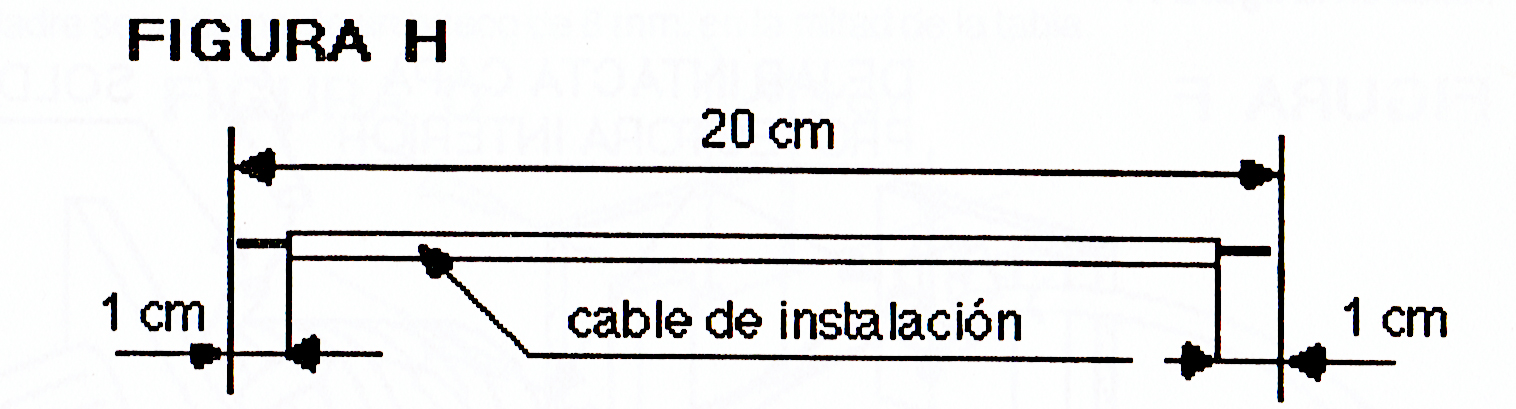

8. Retire en ambos extremos de la tira de cable de instalación de 20 cms., 1 cm. de la capa aislante. (Vea figura H)

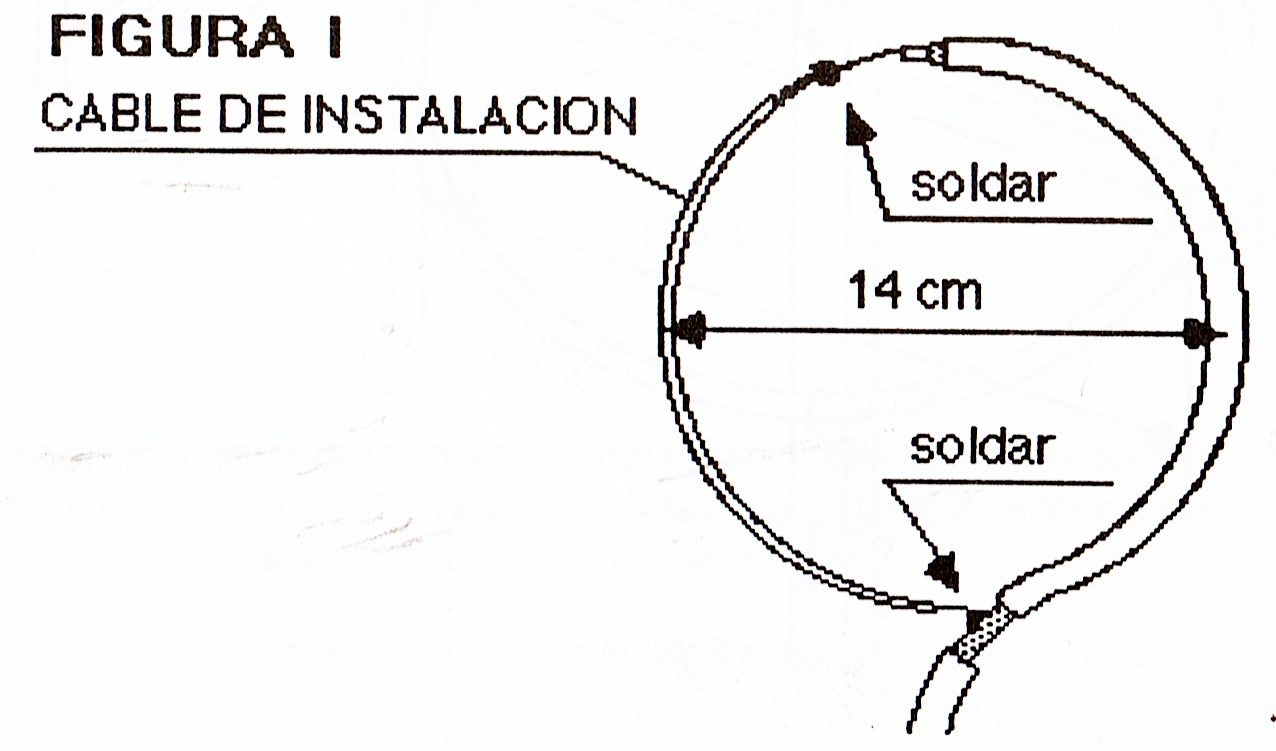

9. Solde seguidamente un extremo de este cable al cable coaxial realizado bajo el punto 7. Forme un círculo con el cable de instalación y el cable coaxial y solde el otro extremo a la capa protectora del cable coaxial.
10. Finalmente se instala el aro interior y se solda el aro exterior según se indica en la figura J.
1. Conecte el extremo del cable coaxial de la siguiente manera, a un receptor de onda corta: el cable interior se conecta a la entrada de la antena y la capa protectora a la toma de tierra del receptor. Los receptores portátiles por lo general no tienen conexiones para antena exterior o la toma de tierra. En ese caso se conecta el cable interior del cable coaxial a la antena telescópica y la capa protectora del cable con el anillo exterior de la conexión para auriculares.
2. Sintonice el receptor en la frecuencia deseada.
3. Coloque el condensador de sintonía en el punto máximo de volumen del receptor, también en el caso de que solo se escuche la señal de jamming o interferencia.
4. Gire la antena de manera horizontal hasta que la señal de jamming suene lo más débil posible. En ese caso la emisora deseada ya se muestra audible.
5. Gire la antena de manera vertical desde su base hasta que la señal se jamming suene lo más débil posible.
6. Al girar la antena una vez más de manera horizontal se debilita aún más la señal de jamming o interferencia.
ANOTACIONES ÚTILES
- La recepción se mejora a menudo si el punto A (ver ilustraciones) de la antena se conecta a la toma de tierra (por ejemplo la tubería del agua).
- Coloque la antena en una habitación lo más alejada posible de la señal de interferencia. 3. Colocar la antena cerca de una ventana ofrece los mejores resultados.
- Encárgese de que los dos aros de la antena sean colocados en una posición plana y de que sean lo más tensos posible.
FUENTE: RFE/RL
LA ANTENA DIRECCIONAL ANTI-JAMMING
PRIMERA EDICIÓN JUNIO 1986
®-1986 RADIO NEDERLAND WERELDOMROEP
